SISTEM PENERANGAN KENDARAAN

SISTEM PENERANGAN

Sistem Penerangan adalah instalasi dari berbagai rangkaian penerangan pada kendaraan atau semua sistem kelistrikan pada bodi kendaraan yang bertujuan untuk menjamin keamanan dan kenikmatan saat berkendara.

Sistem penerangan (lighting sistem) sangat diperlukan untuk keselamatan pengendara dimalam hari. Sistem penerangan ini dibagi menjadi dua sistem penerangan :

1. Penerangan luar

a. Lampu besar

b. Lampu belakang

c. Lampu rem

d. Lampu jarak/kota

e. Lampu tanda belok

f. Lampu hazard

g. Lampu plat nomor

h. Lampu mundur

2. Penerangan dalam

a. Lampu meter

b. Lampu ruangan

A. Lampu Penerangan luar

1. Lampu besar

Sistem lampu besar merupakan lampu penerangan untuk menerangi jalan dibagian depan kendaraan. Pada umumnya lampu besar ini dilengkapi dengan lampu jauh dan lampu dekat (high beam dan low beam) dan dapat dihidupkan dari salah satu switch oleh dimmer switch.

Gambar 1. Dimmer Switch.

a. Tipe lampu besar

Ada dua tipe lampu besar yang digunakan Pada kendaraan, yaitu :

1) Lampu besar tipe sealed beam.

Di dalam lampu besar tipe sealed beam, penggunaan bola lampunya tidak terpisah, keseluruhan terpasang menjadi satu seperti bola lampu dan filament terpasang di depan kaca pemantul untuk menerangi kaca lensa.

Gambar 2. Sealed Beam.

2) Lampu besar tipe semisealed beam.

Perbedaan antara semisealed beam dan sealed beam ialah pada konstruksinya, dimana pada semi sealed beam bola lampunya dapat diganti dengan mudah sehingga tidak di perlukan penggantian secara keseluruhan bila bola lampunya putus atau terbakar. Lagi pula bila menggantinya dapat langsung diganti dengan cepat. Bola lampu besar semi sealed beam tersedia dalam tipe seperti berikut:

· Bola lampu biasa

· Bola lampu Quartz – halogen

Gambar 3. Bola Lampu Biasa Gambar 4. Bola Lampu Quartz – Halogen

b. Cara memasang Lampu besar tipe Sealeed Beam

Cara memasang pada seat mengganti bole lampu Quartz Halogen :

Bola lampu quartz halogen lebih panas dibandingkan dengan bola lampu biasa saat digunakan, umur lampu ini akan lebih pendek bila oli atau gemuk menempel pada permukaannnya. Lagi pula garam dalam keringat manusia dapat menodai kacanya (quartz). Untuk mencegah ini peganglah bagian flange bila mengganti bola lampu untuk mencegah jari-jari menyentuh quartz.

Gambar 5. Cara memasang bola lampu

2. Lampu jarak dan lampu belakang

Lampu kecil untuk dalam kota ini memberi isyarat adanya serta lebarnya dari sebuah kendaraan pada malam hari bagi kendaraan lainnya, baik yang ada di depan maupun di belakang. Lampu-lampu tersebut untuk yang bagian depan disebut dengan lampu jarak (clearence light) dan yang dibagian belakang disebut dengan lampu belakang (tail light).

Gambar 6. Letak lampu jarak dan lampu belakang beserta saklarnya

3. Lampu Rem

Lampu rem (brake light) dilengkapi pada bagian belakang kendaraan sebagai isyarat untuk mencegah terjadinya benturan dengan kendaman d! bedakang yang mengikuti seat kendaraan mengerem.

Gambar 7. Lampu Rem

4. Lampu tanda belok (turn sighal light)

Lampu tanda belok yang dipasang di bagian ujung kendaman seperti pada fender depan, untuk memberi isyarat pada kendaraan yang ada di depan, belakang dan sisi kendaraan bahwa pengendara bermaksud untuk membelok atau pindah jalur. Lampu tanda belok mengedip secara tetap antara 60 sampai 120 kaii setiap menitnya. Lampu bisa berkedip karena dilengkapi dengan flasher, Flasher tanda belok adalah suatu alat yang menyebabkan lampu belok mengedip secara interval. Turn signal flasher bekela pada prinsip yang bervariasi. Pada umumnya menggunakan tipe semi - transistor yang kompak, ringan dan dapat diandalkan. Dalam flasher tanda belok tipe semi-transistor, bila bola lampunya putus, maka mengedipnya mulai cepat dari yang normal, dan ini merupakan tanda kepada pengemudi untuk menggantinya.

Gambar 8. Lampu tanda belok

5. Lampu hazard (hazard warning light)

Lampu hazard digunakan untuk memberi isyarat keberadaan kendaman dari bagian depan, belakang dan kedua sisi selama berhenti atau parkir dalam keadaan darurat. Yang digunakan adalah lampu tanda belok, tapi seluruh lampu mengedip serempak.

Gambar 9. Lampu Hazard

6. Lampu plat nomor

Lampu ini menerangi plat nomor bagian belakang. Lampu plat nomor menyala bila lampu belakang menyala.

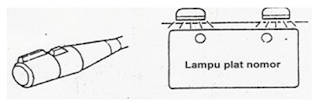

Gambar 10. Lampu Plat Nomor

7. Lampu mundur

Lampu mundur (back up light) dipasang pada bagian belakang kendaraan untuk memberikan penerangan tambahan untuk melihat kebelakang kendaman saat mundur di malam hari, dan memberikan isyarat untuk kendaman yang mengikutinya bahwa pengendara bermaksud untuk mundur/sedang mundur. Lampu mundur akan menyala bila Luas transmisi diposisikan mundur dengan kunci kontak ON.

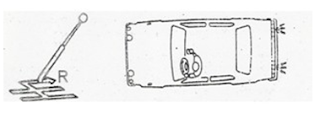

Gambar 11. Lampu Mundur

8. Lampu kabut

Lampu kabut digunakan pada saat cuaca berkabut, jalanan berdebu atau hujan lebat. Penggunaan lampu harus mengikuti aturan yang berlaku yakni :
Pemasangan kedua lampu harus berjarak sama baik yang kanan dari titik tengah kendaran. Lampu kabut dihubungkan bersama-sama lampu jarak dekat (pada saklar dim). Lampu kabut.tidak dihidupkan bersama-sama dengan lampu jarak dan hanya dihidupkan bersama lampu kota. Lampu kabut boleh menggunakan lensa wama putih atau warna kuning.

Gambar 12. Rangkaian lampu kabut

Bila lampu kabut akan diaktifkan maka saklar larnpu kepala harus pada posisi lampu jarak dekat. Saat saklar lampu basket diaktifkan, anus listrik dari saklar lampu kepala akan mengalir ke relay melalui saklar lampu kabut. Dengan aktifnya relay maka arus listrik dari baterai akan mengalir ke lampu kabut melalui sekering dan relay.

B. Lampu Penerangan Dalam

1. Lampu ruangan

Lampu ruangan (dome light) menerangi interior ruangan penumpang yang dirancang agar tidak menyilaukan pengemudi pada malam hari. Umumnya lampu ruangan (interior) letaknya dibagian tengah ruang penumpang kendaraan untuk menerangi interior dengan merata. Lampu ini disatukan dengan switchnya yang mempunyai 3 (tiga) posisi yaitu : ON, DOOR dan OFF. (untuk memberi kemudahan keluar masuk pada malam hari, lampu ruangan dapat disetel hanya menyala bila salah satu pintunya dibuka. Ini dapat dilakukan dengan menyetel switch pada posisi DOOR.

Gambar 13. Lampu ruangan

2. Lampu Instrumen Panel (lampu meter).

Lampu instrumen panel digunakan untuk menerangi meter-meter pada instrumen panel pada malam hari dan memungkinkan pengemudi membaca meter-meter dan gauge dengan mudah dan cepat pada saat mengemudi. Lampu instrumen panel akan menyala bila lampu belakang (tail light) menyala.

Ada beberapa model yang dilengkapi dengan lampu pengontrol rheostat yang memungkinkan pengendara mengontrol terangnya lampu-lampu pada instrumen panel.

a. Bola lampu model single - end

Tipe bola lampu ini hanya mempunyai satu base cap yang juga sebagai penghubung ke massa. Blola lampu singie - end selanjutnya diklasifikasikan ke dalam dua jenis sesuai dengan jumlah dari filament. Single filament pada bola lampu model single - end dan double filament pada bola lampu single end.

Gambar 14. Jenis bola lampu single - end

Bola larnpu dipasang pada socket dengan menernpatkan pin pada base cap.

· Mengganti bola lampu :

tekan bola lampu kedepan socket untuk melepas pin base cap tidak mengunci pada tarikan socket, putar bola lampu tersebut dan tarik keiuar untuk melepasnya.

· Memasang bola lampu:

Dalam rnemasang bola lampu yang baru urutannya adalah kebalikan dari cara melepasnya.

Gambar 15. Mengganti bola lampu

Pin pada bola lampu double filament single - end letaknya tidak segaris (offset) dalam pengaturan tingginya. Hal ini Untuk mencegah kesalahan posisi pernasangan lampu.

b. Bola lampu widge - base (socket gepeng).

Tipe bole lampu ini mempunyai satu filament dan filamennya berhubungan langsung dengan socket terminal.
